Spleissgerät µLID

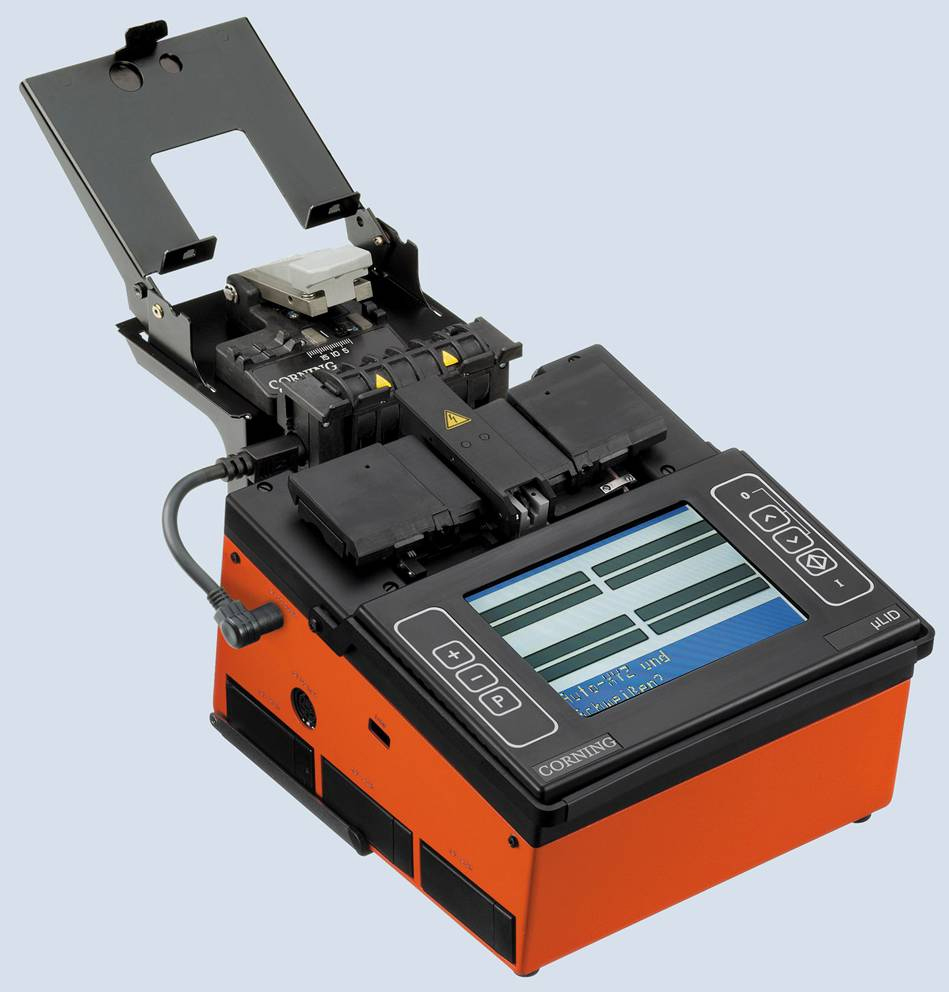

µLID Spleissgerät
mit montiertem Zubehör
(Trenngerät, Schrumpfofen und Kassettenhalter)
|
Das µLID
Spleissgerät ist das Premium-Gerät der
µ-Serie. Ausgestattet mit allen derzeit
in den Corning Spleissgeräten verwendeten Technologien
mit Ausnahme des integrierten PCs und des GPS-Systems bietet
das µLID die perfekte Lösung für
alle Einzelfaser-Anwendungen mit höchsten Ansprüchen.
Für Kunden, die auf den gehobenen Bedienkomfort des PCs
und des GPS-Systems verzichten können aber nicht auf
ein LID-System™, stellt das µLID
die kommerziell günstigere Alternative zum iLID
dar. Das Gerät erfüllt alle Anforderungen an ein
schnelles, zuverlässiges, kompaktes, robustes und hochpräzises
Feldspleißgerät. Das µLID
Spleissgerät ist neben dem bewährten
LID-System™ mit dem Kernerkennungssystem
CDS™ für die Kern-zu-Kern-Positionierung
sowie mit der hochauflösenden Videobildauswertung L-PAS™
ausgestattet.
Das LID-System™
ermöglicht hochpräzise Kern-zu-Kern-Positionierung,
Optimierung jedes Spleißprozesses durch automatische
Schweißzeitregelung AFC™ und
Spleißdämpfungsmessung mit äußerst hoher
Korrelation zwischen angezeigter und realer Spleißdämpfung.
Dadurch werden selbst bei nicht-identischen Fasern mit hohen
Kernexzentrizitäten hervorragende Spleißergebnisse
erreicht.
Das integrierte
CDS™ Spleißprozess-Steuerungssystem
bietet alternativ ein sehr schnelles System zur Kern-zu-Kern-Positionierung
von Fasern die nicht mit dem LID-System™
verarbeitet werden sollen. Die Geschwindigkeit des Spleißprozesses
ist mit diesem System auf wenige Sekunden zu reduzieren. Für
Fasern mit hoher Kern-Mantelglas-Konzentrizität erreicht
dieses System hervorragende Spleißergebnisse.
Die Videobildauswertung
L-PAS™ wird für die schnelle Vorpositionierung,
Endflächen- und Schmutzbeurteilung sowie für die
Faserlageanalyse verwendet. |
Anwendung µLID:
- Für Telco-, CATV-, Long-Haul-,
Enterprise- und FTTx-Netzwerke in denen eine äußerst
niedrige Spleißdämpfung erforderlich ist
- Überall wo zuverlässige
und reproduzierbare Spleißergebnisse unabhängig von
Fasertyp, Faserhersteller, Faservorbereitungs-qualität
und Bedienerfähigkeiten verlangt werden
Merkmale µLID:
- 5,5“ Farb-TFT-Display
(QVGA-Auflösung; Vergrößerung 100-fach)
zur gleichzeitigen Darstellung beider Faserachsen
- Vollautomatischer Spleißprozess
- Autostartfunktion
- Hochpräzise Kern-zu-Kern-Positionierung
durch 1.300nm LID-System™
- Bestmögliche Spleißdämpfung
durch Optimierung jedes Spleißvorgangs mit automatischer
Schweißzeitregelung AFC™
- Echte Spleißdämpfungsmessung
durch LID-System™
- Automatische Fasertyperkennung
- Schnelle und präzise Kern-zu-Kern-Positionierung
durch CDS™
- Hochauflösende Videobildauswertung
L-PAS™ zur schnellen Grobpositionierung, Faserlage-
und Endflächenbeurteilung sowie zur Schmutzerkennung
|
- Langlebige und wartungsfreie
P&D-Elektroden
- 11 Festprogramme für alle
gängigen Fasertypen
- 2 Programme für Dämpfungsspleiße
zur Erzeugung von hochgenauen Dämpfungsgliedern im
Bereich 0,1dB bis 10dB (Schrittweite 0,1dB) bei 1310nm
und 1550nm Wellenlänge
- Spleißfunktion für
Erbium-dotierte Fasern
- 192 Benutzerprogramme
- Spleißdatenspeicher für
5.120 Datensätze
- Zugfestigkeitsprüfeinrichtung
- Höhenkompensation bis
zu 4.000m über NN
- Serielle Schnittstelle und
PAL TV-Ausgang
- Anschluss für Pigtailadapter
zum Spleißen festumspritzter Pigtails mit LID-System™
- Aufnahme für drei 2,3Ah
Akkus
- 12V DC Ausgang zum Anschluss
weiteren Zubehörs
|
| Technische Daten µLID |
Verfahren |
3-Achsen Kern-zu-Kern-Positionierung
mit LID-System™, CDS™ und Videobildauswertung
L-PAS™
|
Geeignete
Fasern
|
Ein- und Mehrmodenglasfasern mit Mantelglasdurchmesser
von 125µm und Beschichtungsdurchmessern von 250µm
bis 900µm
|
Faserklemmung |
Auf 125µm Mantelglas |
Spleißdämpfung
(bei gleichen
Fasern)
|
-
Mehrmodenfasern typisch < 0,01dB
-
Standard-Einmodenfasern typisch < 0,02dB
-
Dispersionsverschobene Fasern typisch
< 0,04dB
-
NZDS-Fasern typisch < 0,03dB
|
Genauigkeit der Spleiß- Dämpfungsbeurteilung
|
Im LID-Modus typische Abweichungen <
0,02dB |
Spleißvorgang |
Wahlweise vollautomatisch oder manuell
in Einzelschritten |
Spleißprozess-
steuerung
|
-
LID-Sytem™ mit Kern-zu-Kern-Positionierung
und automatischer Schweißzeitregelung AFC™
-
CDS™ mit Kern-zu-Kern-Positionierung
-
L-PAS™ zur Grobpositionierung und
Faserbeurteilung
|
Faserpositionierung
|
Grobpositionierung in z-Richtung mit Schrittmotoren,
Dreiachsen-Feinpositionierung mit
piezokeramischen Stellelementen
|
Spleißanalyse |
Spleißdämpfungsmessung (LID-System™)
bzw. Spleißdämpfungsbeurteilung (CDS™);
Zugprüfung
|
Endflächenbeurteilung
|
Bruchwinkelerkennung, Endflächenqualitätsbeurteilung,
Faserlageauswertung, Kernauswertung (CDS™), Schmutzerkennung
|
Faserbeobachtung
|
Kontrastreicher 5,5“-TFT QVGA-Monitor;
Vergrößerung 100-fach; einstellbare Helligkeit
|
Spleißzeit |
-
LID™: 35s bis 40s
-
CDS™: 15s bis 25s
-
L-PAS™: 10s bis 20s
|
Spleißschutz |
Schrumpfspleißschutz oder Krimpspleißschutz
|
Zusätzliche Software-funktionen
|
-
Festprogramme für 11 unterschiedliche
Fasertypen und 2 Dämpfungsspleißprogramme
-
192 Benutzerprogramme
-
Spleißdatenspeicher für 5120
Spleißdatensätze
-
Autostartfunktion
-
Automatische Wahl der geeigneten Spleißprozesssteuerung
-
Automatische Kompensation schlechter Faserlage
-
Automatische Kompensation schlechter Bruchwinkel
bis zu 2,5°
-
Wählbarer Spleißprozessmodus
-
Dämpfungsspleißfunktion für
Wellenlängen 1300nm und 1550nm in 0,1dB Schritten
von 0,1dB bis 10dB
-
Automatische Fasertyperkennung
-
Kompensation der Höhe bis 4.000m
über NN
-
Im Akkubetrieb Energiesparfunktion wählbar
-
Automatischer Selbsttest
-
Betriebsstundenzähler und Gesamtspleißzähler
-
Elektrodenwechselanzeige in programmierbaren
Intervallen
-
Echtzeituhr und Datumsanzeige
-
Serviceunterstützung durch spezielles
Analyseprogramm
|
Schnittstellen |
|
Arbeitsbereich |
-
Arbeitstemperatur: -15°C bis +50°C
-
Lagertemperatur: -40°C bis +80°C
-
Relative Luftfeuchte < 93%
|
Abmessungen |
200 x 220 x142mm (L x B x H) |
Gewicht Grundgerät |
Ohne Akkus: 2,5kg Mit Akkus: 4,5kg |
Spannungsversorgung |
-
Externes 12V 100W Tischnetzteil; Eingangsspannung
90 bis 264VAC / 47 bis 63Hz
-
DC Eingang 12V ±10% (z.B. Kfz-Bordnetz)
-
Intern 3x 12V 2,3Ah Bleiakkus einzeln
wechselbar; ca. 4h Arbeitszeit ohne Schrumpfofen und ca.
3h mit Schrumpfofen
|

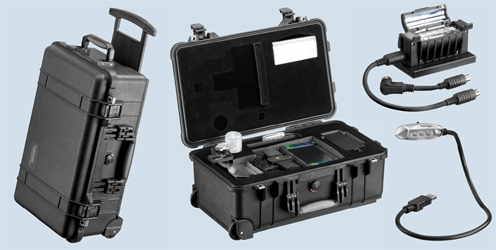

Zubehör für Geräte
der i-Serie und µ-Serie:
Deluxe-Hartschalenkoffer für
den sicheren Transport |
Spleisskassettenhalter mit
Trenngerät A8 |

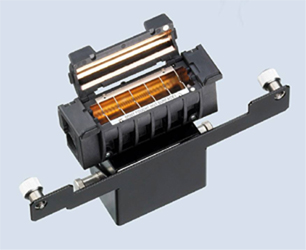

Montagehalter für Schrumpfofen
oder Krimpvorrichtung |
- Download Datenblatt: µLID Spleissgerät
|
